电容器的结构介绍：瓷介质电容、云母电容，电解电容，可变电容等

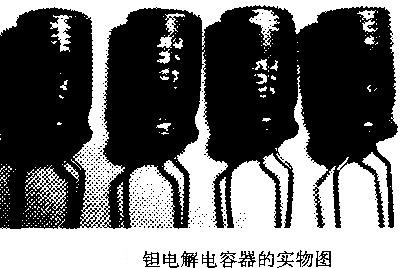

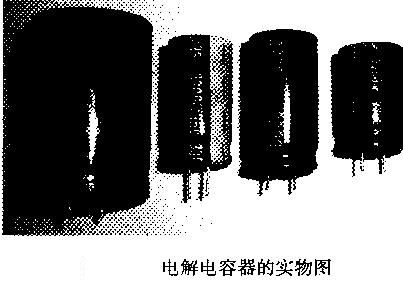

钽电解电容器用固体二氧化锰作为电解质。它的正极材料是担块。担的外面烧结一层氧化膜并沉积一层二氧化锰后，再涂上石墨。石墨外面喷上金属作为负极。整个电容器的封装材料是用塑料或环氧树脂。常见的钮电解电容器的实物图如图2-18所示。

钽电解电容器的体积可以做得很小，漏电流也很小，寿命长，性能稳定可靠，工作温度最高可达到200℃，是电解电容器中最好的一个品种。各种有极性的电解电容器都具有单向导电性质，因此把各种电解电容器接人电路时，电容器的正端应接电位高的一端（或负极）。极性不能搞错接反，否则会使电容器击穿损坏。 常用电解电容器的品种型号： ①CD型电解电容器分为CD - Ia, CD一工b夹圈固定式,CD-2螺母固定式,CD-3焊片引出无固定式四种，除CD-Ib用焊片引出做负极外，其他3种均以外壳为电容器负极。 ②CD-z型纸壳电解电容器的特点是纸壳、电解，引线由轴向两端引出，纸壳上两端分别印有“＋”和“一”及黑圈标志，以区别电解电容器的正、负极。、 ③CD10--11型小型电解电容器适用于半导体家用电子电器。CD10型为横式，轴向两端引出线，靠绝缘片一端引出的为正极，从铝壳一端引出的为负极。 CDl l型为立式，单向引出线，靠近铝壳上标有“＋”记号的一根引线为电容器的正极。 ④CDC型微型电解电容器主要供微型家用电子电器使用，体积很小，故工作电压极低，用万用表测量时，不得用高阻挡，以防损坏。电容器为横式轴向引出线，外壳为负极。 ⑤CA, CAJ型固体钽电解电容器为环氧树脂封装，内部采用二氧化锰作为电解质。CA型为圆筒形，横式轴向引出线。CAJ型为圆片形，分立式和卧式两种，引线旁有红点标志的为正极，体积极小，损耗少，寿命长，性能稳定可靠，适用于微型家用电子电器。 ⑥CN型固体妮电解电容器的性能体积均与CDJ型电容器相同。 ⑦CDZ型组合式电解电容器在一个壳体内组装有两只以上的相同容量或不同容量的电解电容器。此类电容器的外壳为公用负极，两只组合的有两个引出线，三只组合的有三个引出线，它们分别为各电容器的正极。它们的标志按V/pF的格式编排。例如 450 ，30一30 表示为内装两只30 pF的电解电容器，其工作电压都是450 V ;别为20 pF/450 V,30 pF/300 V和50 pF/50 V o 450一300一5020一30一50 表示内装三只电解电容器，分 若想粗略地判断电解电容器的质量好坏，可用万用表欧姆挡测量，观察指针摆动情况，估算出电容器的容量和漏电流的大小。当用指针式万用表测量完好的电解电容器时，指针摆动到一定的数值后，应返回到起点。指针摆动的幅度越大，表示电容器的电容量越大，指针返回起点时离起点越近，表示电容器漏电流越小，绝缘电阻越大。如果测量时指针根本不摆动或者摆动后不返回，则表示电容器已断路或短路损坏。当用数字万用表测量时，则可以直接读出数值。 （6)可变电容器可变电容器通常用在一些电子产品设备中，也有一些使用在收音机中作为调谐电台使用。常用的可变电容器有单联可变电容器、等容双联可变电容器和差容双联可变电容器。 ①单联可变电容器。 a．空气介质单联可变电容器的结构及电路符号如图2-19所示，容量一般为360pF和

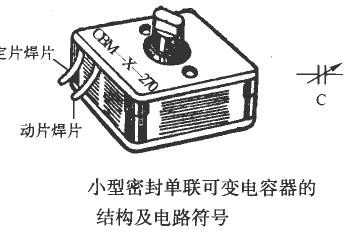

260 pF两种。这两种电容器都是用在直接放大式收音机中做调谐用的，即选择电台用。在使用可变电容器时，应把动片接“接地”端，这样在用手调动可变电容器时（因转轴和动片连在一起），可以减小手对调谐频率的影响。 在使用空气介质可变电容器时，由于动片是露在外面的，所以要注意不要把动片压挤变形，以免动片和定片碰片短路。 b.小型密封单联可变电容器的结构及电路符号如图2-20所示。它的最大容量是270 pFo 在这种电容器的外壳上标有型号CBM-X-2700其中，第一组字母中的“C’’表示电容器，"B"表示可变，“M”表示薄膜介质；第二组字母中的“270"表示最大容量为270 pFo 小型密封单联可变电容的用途与空气介质单联电容器相同。在安装时应注意，旁边的一个引出焊片为定片，中间引出焊片为动片。由于小型密封单联电容器是塑料外壳封装的，所以使用时要避免电烙铁烫坏电容器的外壳。

②等容双联可变电容器。

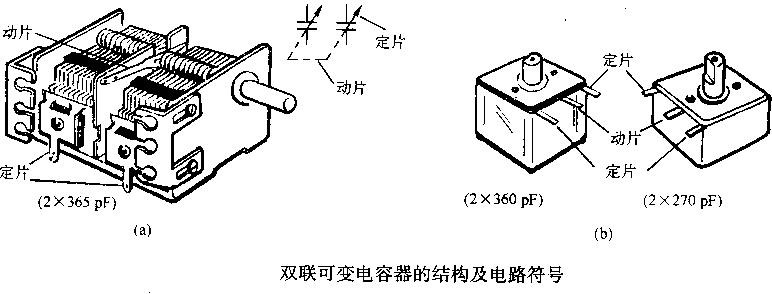

a.等容空气介质双联可变电容器的结构及电路符号如图2-21 (a)所示。它的最大容量每联都是365 pF,型号标志是CB-2-365.其中，第一组字母与单联可变电容器的字母含义一样；第二组中的“2”表示双联；第三组数字“365”表示最大容量为 365 pFo在双联可变电容器的符号中，两动片间的虚线表示这两个联的动片是连在同一个轴上同步旋转的。

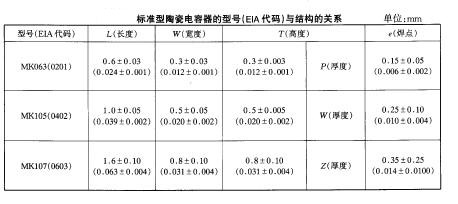

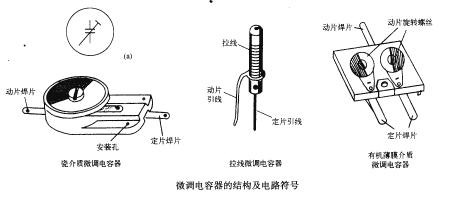

b.密封双联可变电容器的结构及电路符号如图2-21(b )所示。每联最大容量均为360 pFo在这种电容器的外壳上标有型号：CMB-2X-3600每个字母的含义同上所述。密封双联可变电容器的体积较小，适用于便携式半导体收音机中。 c.差容式可变电容器两个动片和定片的片数不同，所以容量也不同。(7)微调电容器微调电容器的结构及电路符号如图2-22所示。微调电容器的容量调整范围一般在5-30 pF之间，主要应用在收音机中。 (8）贴片式电容器 ①标准型多层陶瓷电容器（温度补偿型）。 标准型多层陶瓷电容器的结构与实物图如图2-23所示，型号（EIA代码）与结构的关系见表2-1。标准型多层陶瓷电容器的容量范围见表2-2
