数字电子技术测试题答案（No.171964）

一、共10分

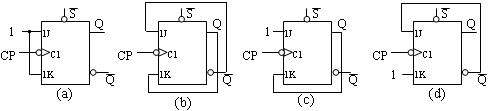

1.(ｄ)...... 5分， 2.(ｃ)...... 5分

二、共12分， 四种方案， 一种方案3分

因为 T '触发器的特性方程为，所以有四种连接方案。

；，；，；，；

三、共20分

1.状态方程6分，状态转换图4分，波形3分，模2分。 由电路写出的状态方程如下：

， ，

其状态转换图为：

时序图为：　　　 计数器的模为5。

2 ．(5分)用D触发器时，为保持功能相同，则F2的现次态状态转换应不变，从而得到D2端的输入要求，求出D2的驱动方程。

　　　修改后的电路如下：

由卡诺图化简后得：

四、共15分

1.从74LS161功能表可知，电路为异步置零，用置零法实现七进制加法计数器时，应利用的0111状态置零，故置零端的逻辑关系为。 电路图如下(6分)

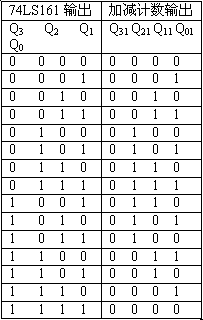

2.(9分) 由于74LS161只能作加法计数，要1实现000→111→000循环加法/减计数时，其输出只能取自图4.3电路，把4.3电路作变换后输出，变换电路真值表如下，从该表可知，如把Q3作控制，当Q3=0时，即二者一样；当Q3=1时，。又因74LS161为同步置数，所以只要利用Q3Q2Q1Q0=0111状态，在第8个CP后，将计数器置成1001，而跳开1000，然而送图4.3变换即可，电路如图所示：

五、共15分

1.要实现的单稳态触发器用框图表示如下(8分，其中图4分，R、C参数各2分)

　因为, 所以选。

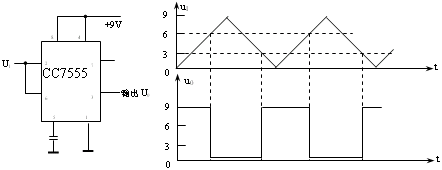

2.斯密特触发器如图，波形如图(7分，图4分，波形3分)

六、共17分

1.计数器的总容量应大于(5分)

2.≤N<，≤20001≤，故要15位二进制计数器，如果包括控制开关所用的一位时，应有16位二进制计数器。(4分)回答15位可以算对。

3.采样/保持时间≥(4分)

4.，则mS。(4分)

七、共11分

1.用4×4RAM扩展成8×8RAM时，需要进行字扩展和位扩展，所以需要4片4×4RAM。(4分)

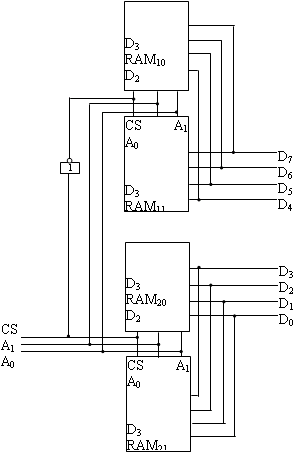

2.扩展后电路如图(7分)
