电子基础术语概念

感 抗：交流电也可以通过线圈，但是线圈的电感对交流电有阻碍作用，这个阻碍叫做感抗。电感量大，交流电难以通过线圈，说明电感量大，电感的阻碍作用大；交流电的频率高，交流电也难以通过线圈，说明频率高，电感的阻碍作用也大。实验证明，感抗和电感成正比，和频率也成正比。如果感抗用X L 表示，电感用L表示，频率用f表示，那么

感抗的单位是欧。知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。

阻 抗：具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。阻抗常用Z表示。阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗

阻抗的单位是欧。

　　对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。也就是阻抗减小到最小值。在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。

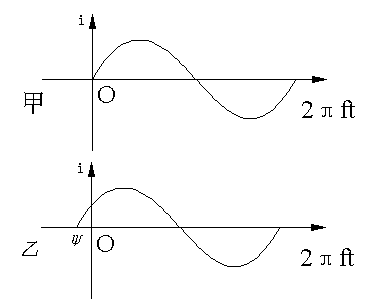

相 位：相位是反映交流电任何时刻的状态的物理量。交流电的大小和方向是随时间变化的。比如正弦交流电流，它的公式是i=Isin2πft。i是交流电流的瞬时值，I是交流电流的最大值，f是交流电的频率，t是时间。随着时间的推移，交流电流可以从零变到最大值，从最大值变到零，又从零变到负的最大值，从负的最大值变到零，，如图3甲所示。在三角函数中2πft相当于角度，它反映了交流电任何时刻所处的状态，是在增大还是在减小，是正的还是负的等等。因此把2πft叫做相位，或者叫做相。

如果t等于零的时候，i并不等于零，公式应该改成i=Isin(2πft+ψ),如图3乙所示。那么2πft+ψ叫做相位，ψ叫做初相位，或者叫做初相。

相位差：两个频率相同的交流电相位的差叫做相位差，或者叫做相差。这两个频率相同的交流电，可以是两个交流电流，可以是两个交流电压，可以是两个交流电动势，也可以是这三种量中的任何两个。

　　例如研究加在电路上的交流电压和通过这个电路的交流电流的相位差。如果电路是纯电阻，那么交流电压和电流电流的相位差等于零。也就是说交流电压等于零的时候，交流电流也等于零，交流电压变到最大值的时候，交流电流也变到最大值。这种情况叫做同相位，或者叫做同相。如果电路含有电感和电容，
