分立元件２瓦音频放大器

由分立元件制成的2瓦音频放大器。

这是我有史以来设计和建造的最早的电路之一，在1982年春天，当时我只有一个模拟表和计算器用于工作。虽然不完美，这种放大器确实有很宽的频率响应，约3％的低谐波失真，并且能够驱动8欧姆扬声器约5瓦的输出水平。在12〜18伏直流都可以使用。

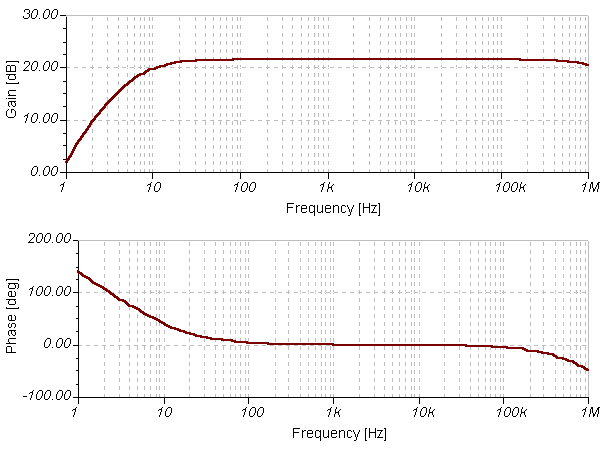

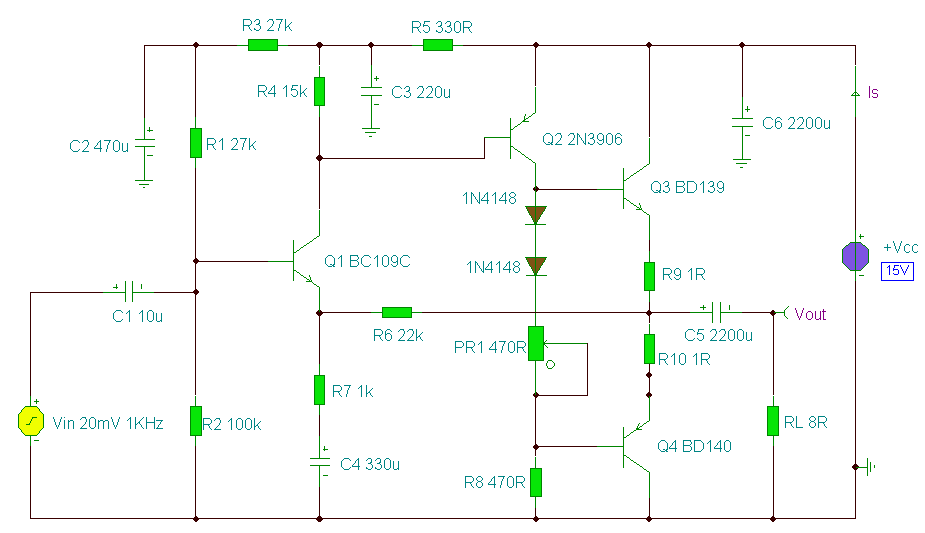

该放大器工作在AB类模式，470R预设电阻器PR1控制流经BD139/140互补输出晶体管的静态电流。这里的调整，要兼顾低失真和低静态电流。通常情况下，在静态条件下，电流为15mA左右，50 mV的输入信号将使电流上升至150mA。频率响应如下表所示，是平坦的从20Hz到100kHz：

该电路的DC偏置，使BD139和BD140的发射极是在大约一半电源电压，以允许的最大输出电压摆幅。R9和R10提供了一定程度的温度稳定，工作过程如下。如果输出晶体管是温暖的，发射极电流将增加。这会导致整个R9和R10更大的电压降减小了可用的偏置电流。所有四个晶体管直接耦合以确保：
（一）良好的低频响应
（二）温度和偏置变化的稳定性

以下电压值是在我的原型制作中测得。所有电压是相对于（WRT）0伏。
直流电压测量WRT 0V
Q1发射极 9.12V
Q1基地 9.77V
Q1集电极 14.22V
Q2基地 14.22V
Q3基地 7.65V
Q4基极 5.98V
结R9/10 6.82V
电容C3 14.95V

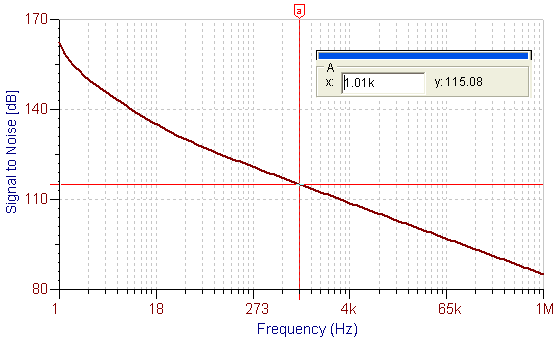

该BC109C和2N3906工作在共发射极。仅此一点将提供一个非常高开环增益。输出BD139/140对管工作在射极跟随器，使放大器能够驱动低阻抗的扬声器。信号噪声比显示如下：

该放大器在1kHz具有115分贝信噪比。总增益由22K和1K的电阻的比值提供。BD139/140对管建议安装散热器，但不是必需的，尽管晶体管将运行“热”的感觉。
