SD卡外形尺寸和端子定义

　　SD卡（Secure Digital Memory Card）中文译名安全数码卡，是一种基于半导体快闪记忆器的记忆存储设备。

　　SD卡尺寸

　　SD卡分为普通SD卡、miniSD卡、microSD（TF）。三种类型大小不同，最大的是普通SD卡，最小的是TF卡即microSD卡。TF卡尺寸:15×11×1mm 约为SD卡尺寸的1/3，Mini SD卡尺寸为20 x 21.5 x 1.4mm 约是SD卡的一半大小，普通SD卡尺寸为32mmx24mmx2.1mm，相当于邮票大小。

　　SD卡端子定义

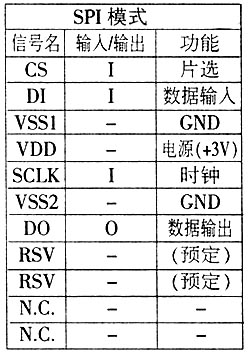

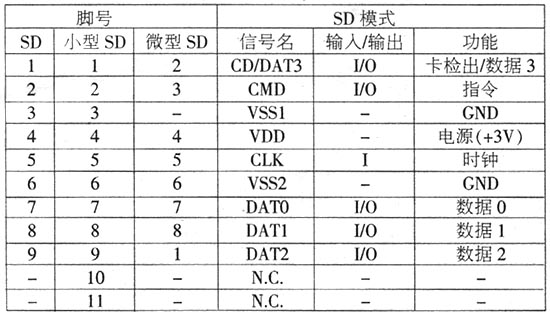

　　SD卡有SD模式和SPI模式，其引脚排列见附图，端子与功能见附表。
